產品參數

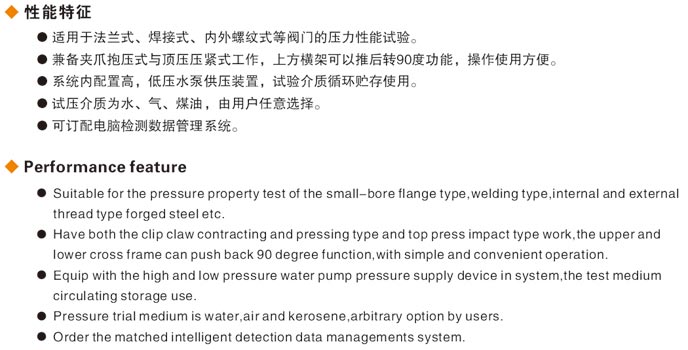

羅浮閥門集團浙江西高泵閥有限公司生產的YFA-L型立式液壓閥門試驗臺適用于中小口徑直通法蘭、焊接、螺紋和承插式等閥門密封和閥體強度測試的壓力性能試驗。立式液壓閥門試驗臺具備抱夾爪夾緊與液壓油缸頂壓壓緊的工作方式，夾爪上方橫架具有手推旋轉90度功能，便于閥門裝卸。

立式液壓閥門試驗臺主要功能原理:

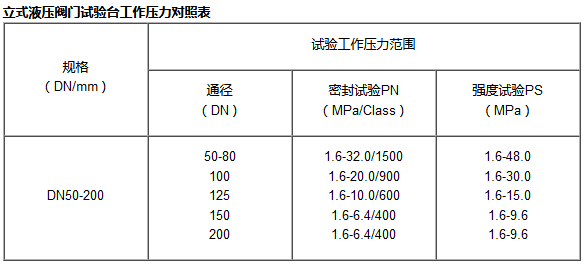

采用閥門法蘭端面定位,臺面液壓爪抱壓閥門法蘭背面壓緊密封方法,臺面上頂壓油缸頂住閥門進行壓力試驗。YFA-L型各功能傳動都由液壓驅動電器按鈕控制, 保壓和泄壓用針型閥手動控制。根據被試閥門壓力等級可調節，更高不能超過上述（表中）壓力。

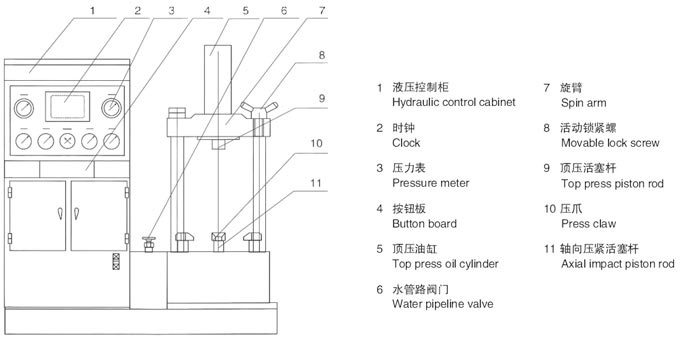

立式液壓閥門測試臺的外形結構示意圖：

立式液壓閥門試驗臺使用操作方法

一、被試閥門的裝夾

測試前，將液壓系統油泵壓力調節在5 MPa，按夾緊裝置的<徑向后退>鈕，把測試用的密封盤安放在工作臺中心眼中，再將被測閥門放在密封盤上面，然后按<徑向前進>鈕，將夾爪靠近被試閥門法蘭上，再按<軸向夾緊>按鈕，然后根據被試閥門試驗壓力要求，對照“夾緊油缸所需壓力對照表”按<軸向增壓>按鈕，來調節所需夾緊工作壓力，即可進行各項密封性能試驗。

二、閥門的測試

1、作液體密封測試時：

先將供壓泵用的電接點壓力表指針調節在所需試壓壓力位置上，關閉<氣壓開關>，然后打開<水壓閥開關>， 按<水泵起動>鈕，即可測試水密封性能的試驗。測試完畢應先打開<泄壓閥開關>排放壓力后卸下被試閥門。

2、作氣密封測試時：

將氣源接至進氣口上，關閉<水壓閥開關>，打開<氣壓閥開關>并調節好用戶自備氣源壓力，即可測試氣密封性能的試驗。測試完畢應先打開<泄壓閥開關>排放氣壓后，再將被檢測閥門卸下。

3、測試閥門強度：

先將被試閥門放置在YFA-L型夾緊工作臺密封盤中心?；蜻M(jìn)行夾爪夾緊，將另配密封盤安蓋在被試閥門上端口。按<頂壓壓緊>鈕，將上端口密封盤實現頂壓，然后根據被檢驗閥門試驗壓力要求，對照“壓緊油缸所需壓力對照表”按<頂壓增壓>鈕，來調節所需工作壓力(與1,2相同步驟方法)即可測試強度性能試驗。
